Promatis raspolaže slijedećim linijama za automatsku proizvodnju:

Linija za proizvodnju PCB pločica sa THT komponentama
2 linije za proizvodnju PCB pločica sa SMD komponentama

Opis linije za proizvodnju PCB pločica sa THT komponentama

Ova linija koristi tehnologiju koja je danas zastarjela i koristi se uglavnom prilikom izrade nekih većih napajanja, kod kojih postoje fizički veliki THT otpornici ili transformatori. Ona služi za lemljenje komponenata tzv. principom vala. Na ovoj liniji izrađuju se uređaji u non-ROHS i ROHS tehnici (olovno i bezolovno lemljenje).

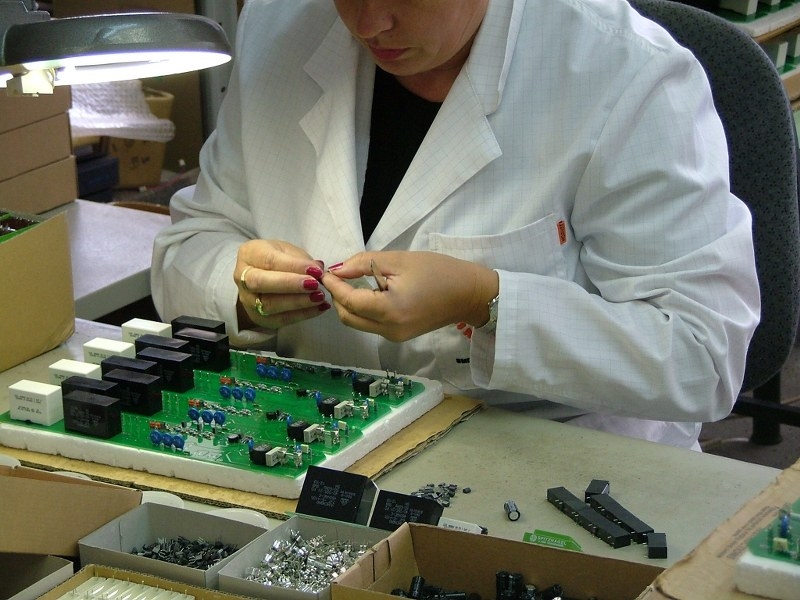

U sastavu ove linije radi i nekoliko operatera – koji ručno leme veće komponente (koje se ne mogu lemiti strojno) ili rade popravke već zalemljenih PCB-a.

Opis linije za proizvodnju PCB pločica sa SMD komponentama

Linije za proizvodnju PCB pločica sa SMD komponentama su polu-automatske.

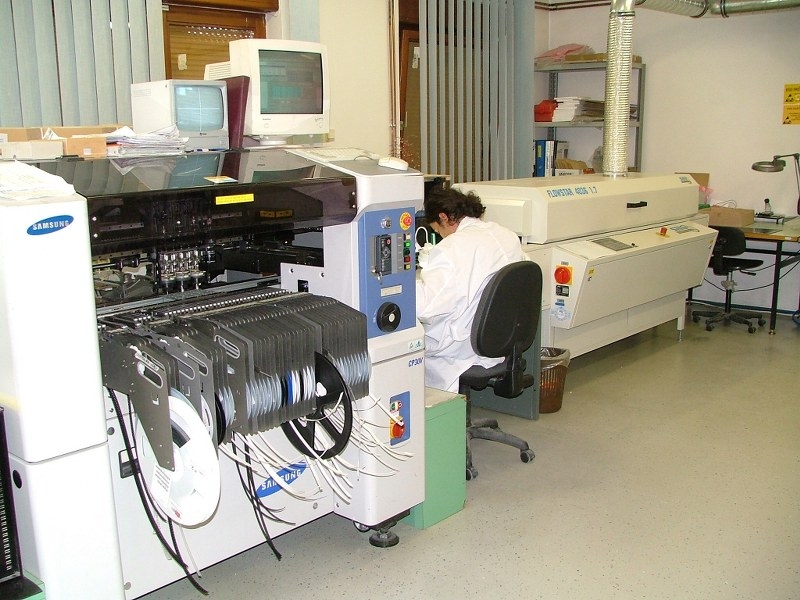

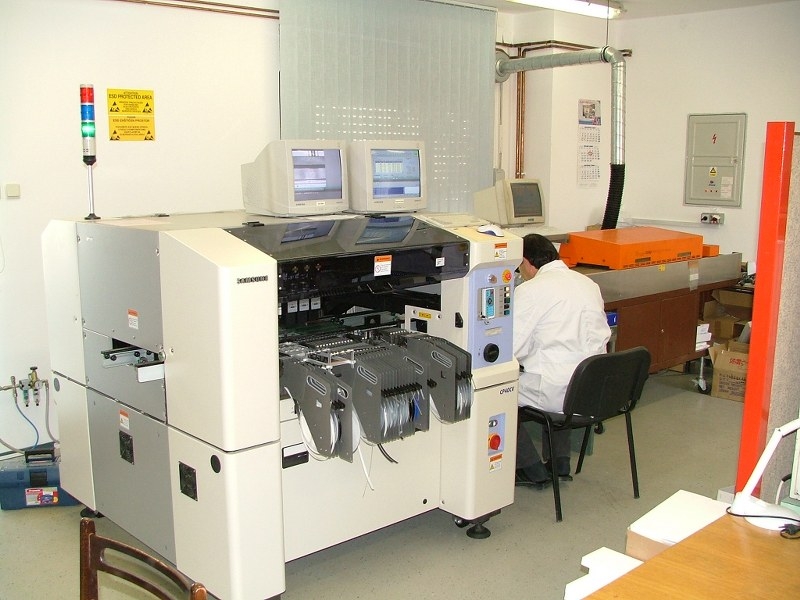

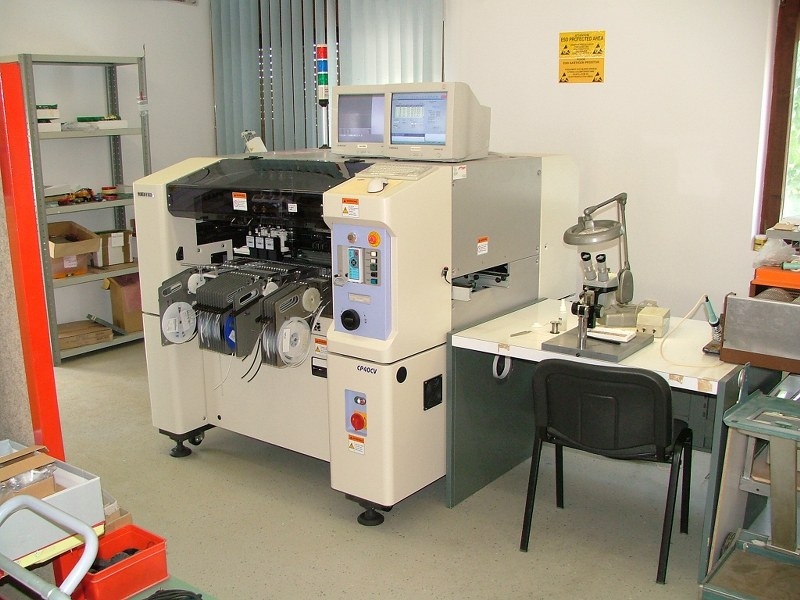

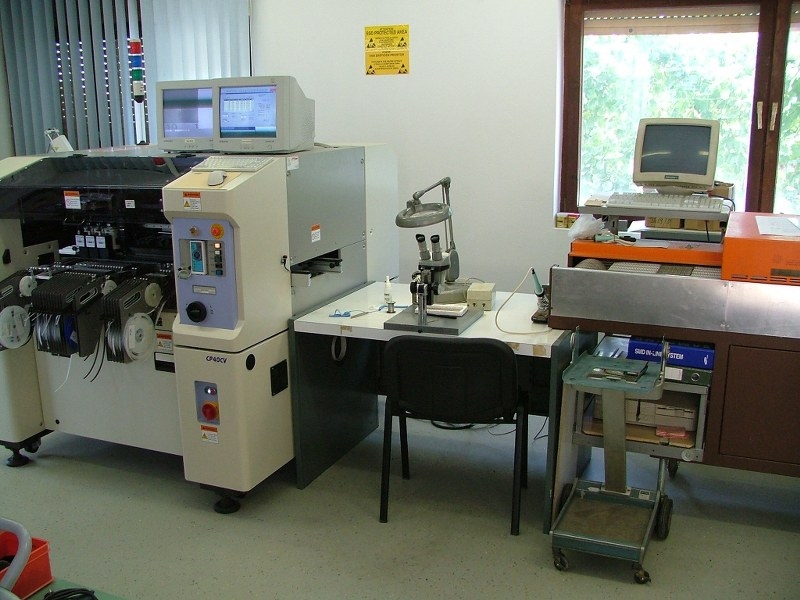

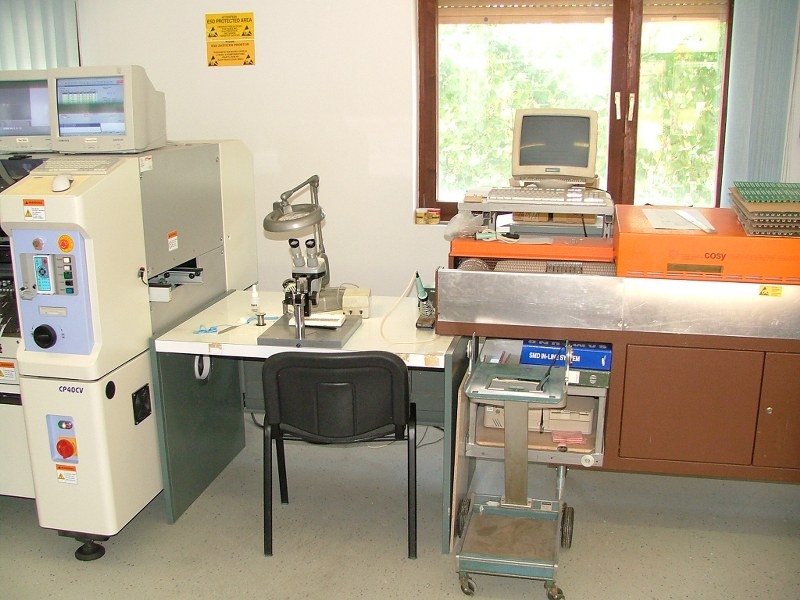

Bazirane su na Samsung Pick & Place strojevima.

Njihov princip rada je slijedeći:

a) Novi panel sa praznim PCB (više komada istih pločica) se stavlja na printer, gdje se nanosi pasta za lemljenje na točno određena mjesta kontakata elemenata.

b) Takav panel se umeće ručno u pick & place stroj, u kojem se automatski, pomoću kamera, postavljaju SMD komponente na za to točno određena mjesta na pločici

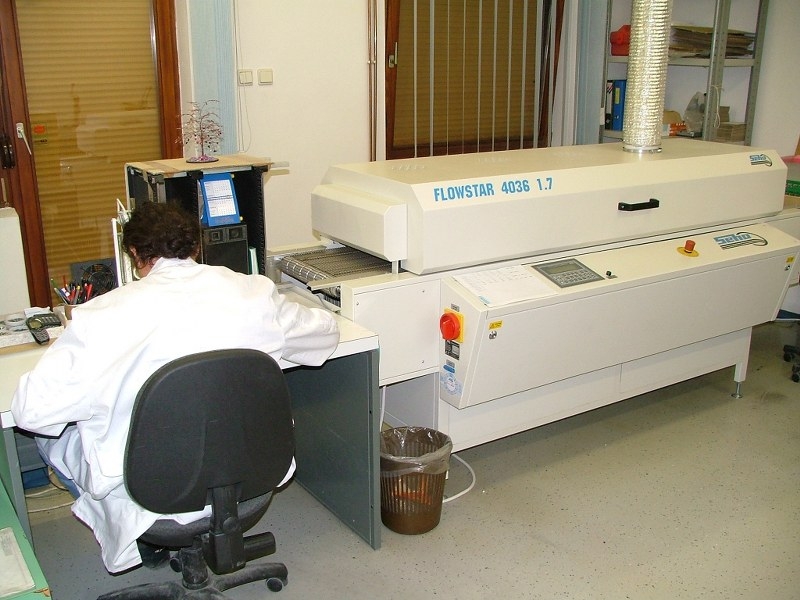

c) Nakon tog stroja i optičke kontrole, sam panel se stavlja u tzv. reflow uređaj gdje se pomoću infracrvenih grijača različitog stupnja grijanja (tzv. profil lotanja) komponente zaleme na samu pločicu

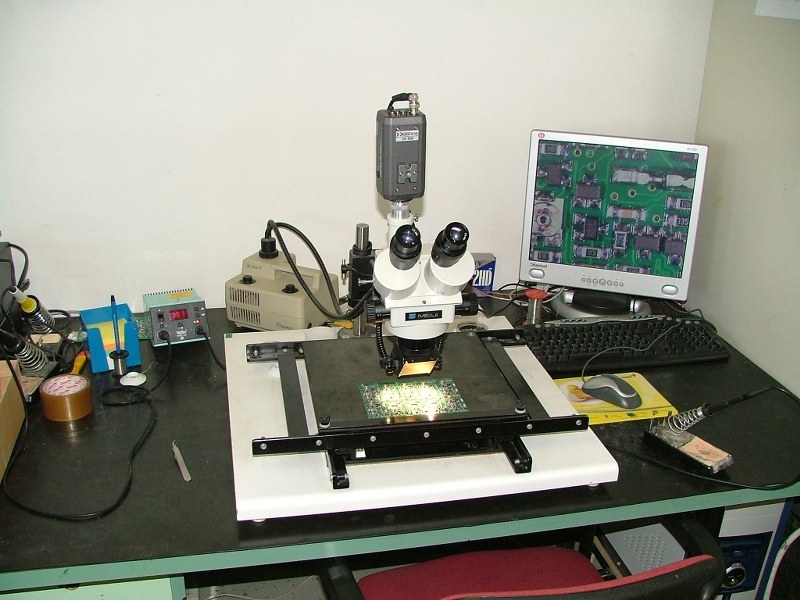

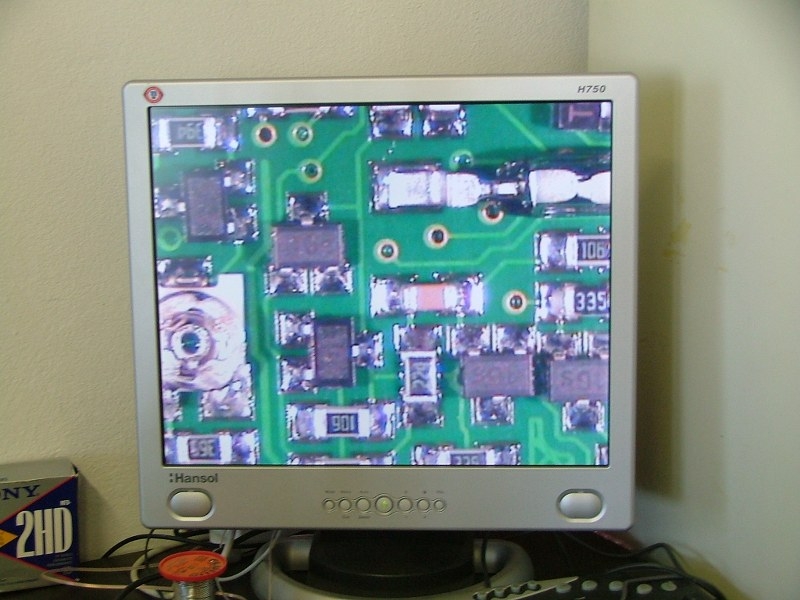

d) Nakon hlađenja na sobnu temperaturu, slijede ispitivanja ispravnosti lemljenja, položaja komponenti, traženje kratkih spojeva što se radi ili pomoću stroja SAKI (automatska optička kontrola samog uređaja) ili ga ručno provodi stručno osoblje.

e) Stručno osoblje i radi prve servise (reparaturu) ako se nakon kontrole kvalitete ustanovi kvar na pločicama

f) Nakon osnovne provjere lemljenja provode se dodatne kontrole prema zahtjevima kupca. To mogu biti:
– kontrola ispravnosti rada (ubacivanje testnog software-a),
– testiranje otpornosti na vlagu, temperaturu, atmosferilije.
– može se izazvati umjetno starenje uređaja, da se vidi mogućnost i dugotrajnost garancije i slično.
– u našoj tvrtki, također se izvode i neki manji testovi za dobivanje CE norme.
